產品特性 : | 注漿泵 | 品牌 : | 豫工 |
型號 : | 2ZBQ | 用途 : | 注漿泵 |
訂貨號 : | 002 | 貨號 : | 002 |
壓力 : | 10 | 材質 : | 鑄鐵 |
葉輪吸入方式 : | 雙吸式 | 驅動方式 : | 氣動 |
性能 : | 防爆 | 原理 : | 柱塞泵 |
輸送介質 : | 馬麗散 | 適用范圍 : | 多用途 |
流量 : | 70 | 揚程 : | 200 |
葉輪結構 : | 臥式 | 葉輪數目 : | 2 |
工作壓力 : | 10 | 重量 : | 80 |
電壓 : | 380 | 規格 : | 齊全 |
是否跨境貨源 : | 否 |
雞西市煤礦氣動注漿泵臥式氣動注漿泵工作視頻
產品介紹:
氣動注漿泵主要用于礦井,地鐵、隧道、水利、建筑等注漿堵水及破碎巖層的注漿凝結工程,也可以用于礦井適應的工作面預注漿。氣動注漿泵采用氣壓傳動,體積小,重量輕,可無級調量,能定壓自動調量,使用可靠,適用于井下作業。在易燃,易爆,強磁、 ,多塵埃,溫度變化大以及淋水的場所,均可以安全使用。
產品組成:

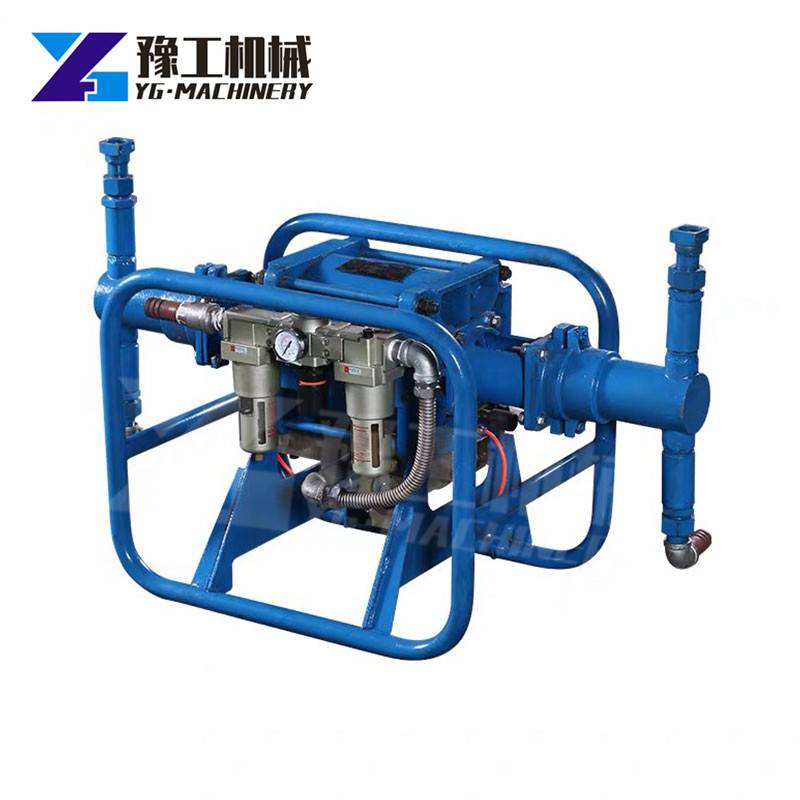

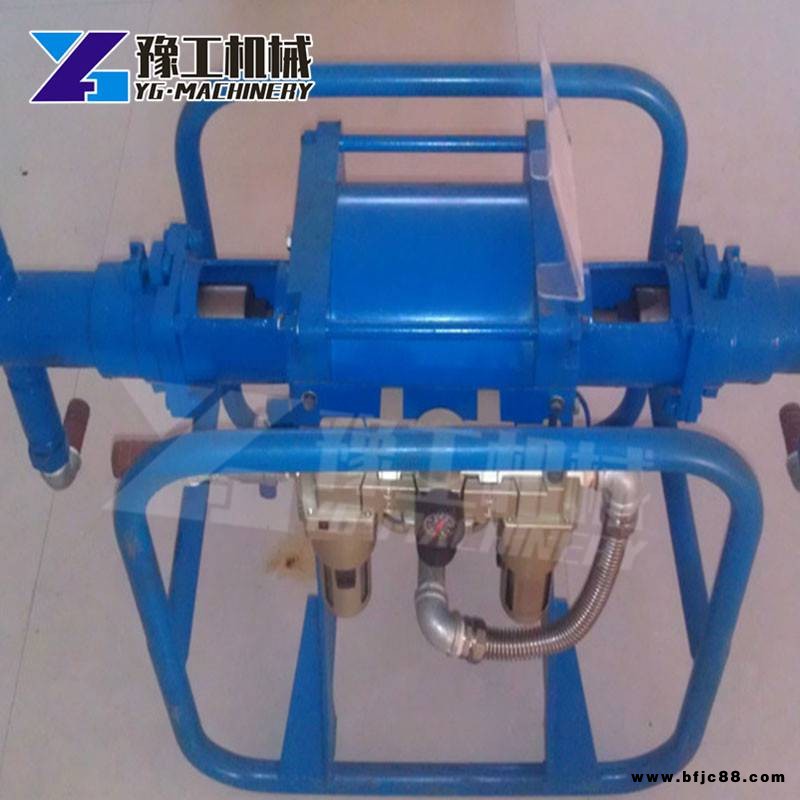

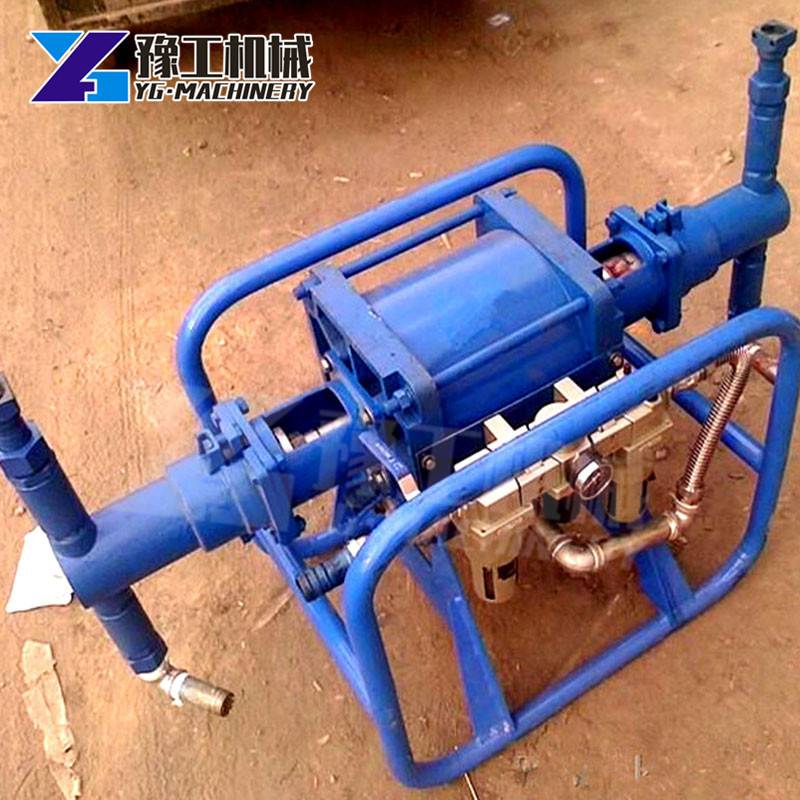

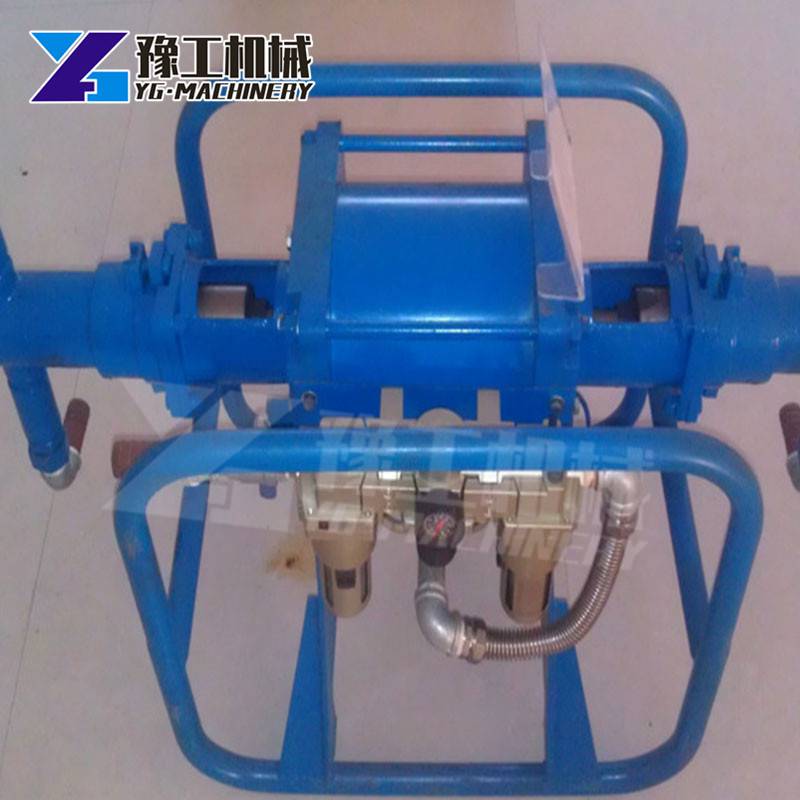

氣動注漿泵的基本結構主要由管架、氣缸、活塞、端蓋、聯接箱、液缸、進排漿缸、換向閥和一些輔助件組成。該泵出廠時配有φ60mm,φ100mm兩種液缸和二個φ100m的套,注漿時根據需要可以更換液缸。更換時,先松開液缸左端4個M12螺母,拆下前缸蓋,拿下液缸。當需φ60mm液缸時,只需拿下前后缸蓋的套即可直接安裝φ60mm的液缸;當需φ100mm液缸時,拿下前后缸蓋上φ75mm的套,換上φ100mm的套便可安裝φ100mm液缸。
5.4各液壓接頭要定期檢查,不得松動。可注單液漿、雙液漿以及化學漿(羅克休馬麗散)。單缸式注漿泵由傳動機構和泵體兩部分組成,由三角皮帶及一對齒輪將電動機回轉運動傳遞至曲軸,再通過連桿、十字-t使產生往復運動,齒輪箱為封閉式,采用各運動部分。
產品組成:
1、該泵結構先進,額定輸出壓力高、大排量、效率高,便于移動,使用維護方便;
2、功能全,即可以注單組分漿液,也可以注雙組份漿液;既可以注化學漿液,也可以注水泥等其它漿液;各缸同步工作,混合比可以調整,混料均勻;并且可以充當乳化液泵、液壓泵等,用于其他場合;
3、安全性好,在易燃、易爆、溫度、濕度變化較大的場所,均可以安全使用;
4. 可根據客戶的不同需求對參數進行調整。滿足不同的壓力、流量和不同輸送介質的特殊要求;
5、可三缸或兩缸工作,實現4:1或1:1的漿液混合比的要求,該泵壓力高,輸出流量大,能滿足高強度的注射施。
工作原理:
壓縮空氣通過球閥到二聯體中分水濾氣器,凈化后的氣體到定值式調壓閥,在這之間裝有一只氣壓表,可以觀察進氣壓力及判斷分水濾氣器的濾杯是否堵塞,也可以判斷調壓閥的工作是否正常,調壓閥上的氣壓表指示調壓后輸出的氣體壓力,經過二聯體中油霧器到二位五通換向閥及行程閥。氣缸拉桿上的撥盤撥動行程閥,由行程閥控制換向閥,變換出氣方向,推動氣缸活塞作往復運動,氣缸排出的廢氣通過消聲器排到大氣中去。氣缸活塞拉桿直接推動液缸活塞,通過進排漿閥,完成吸排漿的工作,漿液通過混合器及注漿嘴,被壓進井壁的孔眼,擴散到巖層的裂隙中去。
二聯體中定值調壓閥,具有自動調節輸出氣體流量,而保持輸出氣體壓力不變的性能,由此構成了該泵的閉環自動控制,使排液具有定壓自動調量的性能。
2ZBQ氣動注漿泵設計新穎獨特,外形美觀,結構特別緊湊,具有體積小、重量輕、多功能、使用簡單、攜帶方便、拆卸維修方便等優點,在易燃,易爆,強磁、 ,多塵埃以及淋水的場所均可以安全使用。特別適合煤礦井下強力快速封孔注漿。由于普通硅酸鹽水泥來源豐富、成本較低、工藝設備簡單且操作方便,所以本次注漿施工中,注漿材料以普通硅酸鹽水泥為主,并配以水玻璃漿液封堵注漿孔。在巖體破碎及漏水嚴重處考慮使用化學漿液,如該豎井涌水***嚴重處所用的凱蘇凝高分子注漿材料,以達到快速堵漏的目的,提高注漿堵水效果。
1、該泵結構先進,額定輸出壓力高、大排量、效率高,便于移動,使用維護方便;
2、功能全,即可以注單組分漿液,也可以注雙組份漿液;既可以注化學漿液,也可以注水泥等其它漿液;各缸同步工作,混合比可以調整,混料均勻;并且可以充當乳化液泵、液壓泵等,用于其他場合;
3、安全性好,在易燃、易爆、溫度、濕度變化較大的場所,均可以安全使用;
4. 可根據客戶的不同需求對參數進行調整。滿足不同的壓力、流量和不同輸送介質的特殊要求;
5、可三缸或兩缸工作,實現4:1或1:1的漿液混合比的要求,該泵壓力高,輸出流量大,能滿足高強度的注射施。
氣動注漿泵殼體分為和兩種,該泵具有單液和雙液兩種形式.主要用于礦井、隧道、水利、地鐵、建筑、橋梁施工中,用于注漿堵水,填充空隙,破碎巖層的注漿固結,錨索注漿;還用于修復公路、鐵路路基翻漿等局部缺陷,以及軟地基處理;在抗洪搶險中排除地下隱患.該設備具有體積小、重量輕,使用可靠,在易燃、易爆、溫度變化較大的場所,均可以安全使用。
6、低沖次,大推力的氣動往復泵,可以倒灌進漿,可注稠漿和大顆粒漿。7、可用在淋雨,高瓦斯場所。
