| 品牌 : | 遠蘇精電 | 型號 : | V5 |
| 額定輸入功率 : | 250w | 空載轉速 : | 0-60000 |
| 柱塞行程長度 : | 300mm | 底板直徑 : | 300mm |
| 額定電壓 : | 220V | 回轉數 : | 0-60000 |
| 電源類型 : | 交流電源 | 銑刀直徑 : | 0.1 |
| 套爪夾頭 : | 0.175 | 高度 : | 500mm |
| 適用范圍 : | 單雙面板制作 | 加工定制 : | 是 |
| 主軸轉速 : | 0-60000rpm | 凈重 : | 110kg |

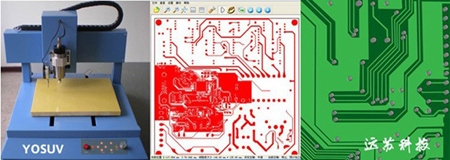

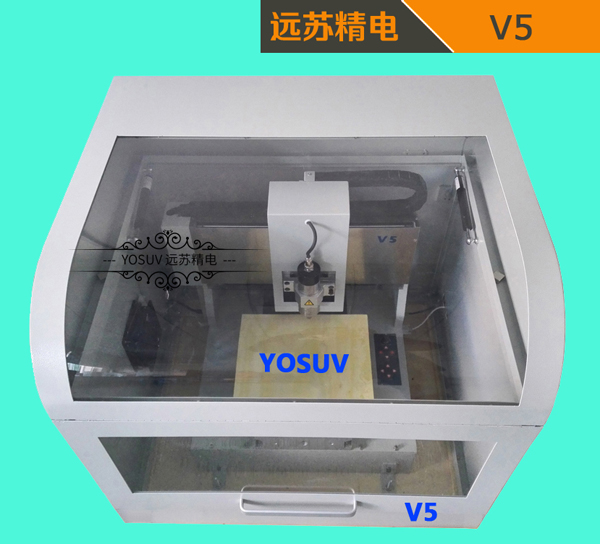

遠蘇科技線路板雕刻機 V5
技術參數
加工范圍 單雙面板
加工面積 305×305mm
加工線徑 3mil(0.08mm)
加工線距 5mil(0.127mm)
分辨率 0.03mil(0.75um)
工作速度 100mm/s
主軸轉速 0～60000r/min，無級調速，軟件自動優化轉速
主軸功率 92W
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿
鉆孔孔徑 0.3～3.175MM
鉆孔深度 0.02-3.5mm
鉆孔速度 150(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 Windons 98/2000/XP/Vista/Win7/10
內存配置 256MB
體積 650mm（L）×450mm（W）×460mm（H）
重量 110kg
消耗功率 250 W
電源 200V/50HZ
支持軟件 支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件）
產品亮點
? 自動原點定位：可以從任意位置自動回到設定的零點，擁有原點記憶功能。
? 雙面板自動定位技術：保證了定位的精確性與正確性。
? 斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
? 模擬運行：根據設定的參數，仿真顯示實際加工過程。
? 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
? 任意區域選擇雕刻：選擇任意區域，進行雕刻。
? 組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
? 鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
? 外形銑割：板子雕刻完成后進行外形銑割。
? 智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。
? 強兼容性：兼容目前市面上所有EDA軟件。
? 操作簡單：簡單易學，只需20分鐘即可熟練上手操作。
? 自動關機：長時間無操作指令則自動關機，保護設備。
? LED照明：方便運行過程中清晰的觀察pcb制板情況。
? 超限保護：當人為操作不當觸發X、Y、Z極限保護裝置時，機器自動暫停，按復位按鈕即可恢復運行。
公司簡介
1.遠蘇科技是國內PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機，只需很短的時間即可制作出所需的精密線路板，是廣大大中小型企業及科研部門不可或缺的必備產品，本產品主要用于企業研發部門、大中專院校實訓實驗室及研究所；
2.對于企業的很多研發部門來說，研發一種板子外發加工打樣，少則3到5天，多則8到10天甚至更久，嚴重影響研發速度，同時還存在很大的技術外泄的風險，而線路板雕刻機則可以完全解決您的問題，讓您時時刻刻都可以將自己的想法雕刻出來，測試修改，而無需等待，深受廣大客戶的喜愛；
3.遠蘇PCB高精度線路板雕刻機可根據目前行業內大部分PCB設計軟件設計的線路文件，自動快速精確的制作單雙面板，用戶只需要在計算機上完成PCB文件設計并將其導出成加工文件后，通過RS-232通訊接口傳送給雕刻機的控制系統，雕刻機就會快速、自動的完成鉆孔、雕刻、割邊等工藝。
