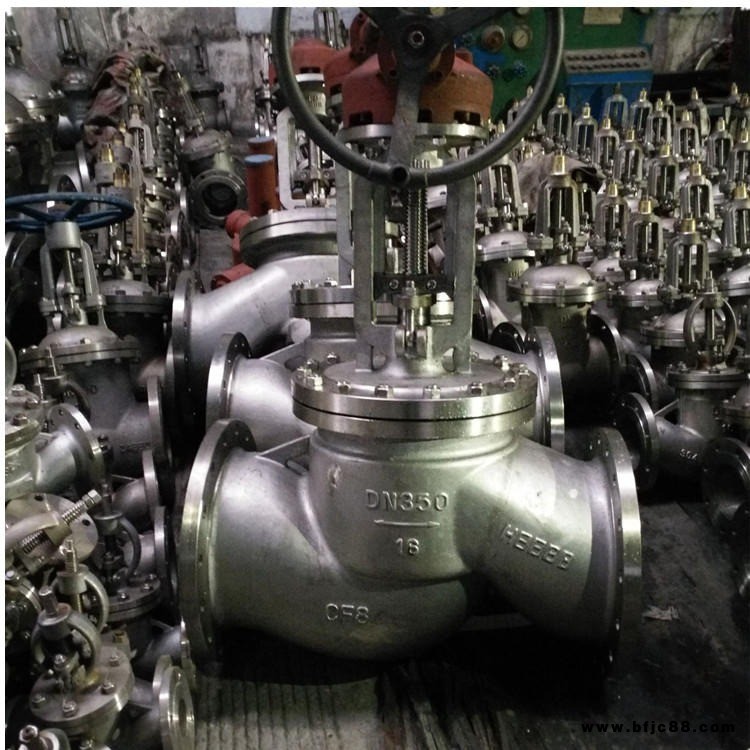

?J41H、J41Y國標碳鋼截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

結構特點：

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間磨擦力小，壽命較長。

?執行標準：

1、設計規范：GB/T 1223。

2、結構長度：GB/T 12221。

3、法蘭連接：JB/T 79。

4、試驗與檢驗：JB/T 9002。

5、產品標識：GB/T 12220。

6、供貨規范：JB/T 7928

?主要性能參數：

?壓力試驗MPa：

?主要零件材料及性能：

?l.6MPa主要外形及連接尺寸：

?2.5MPa主要外形及連接尺寸：

?4.0MPa主要外形及連接尺寸：

?6.4MPa主要外形及連接尺寸：

?10.0MPa主要外形及連接尺寸：

?

?J41H、J41Y國標碳鋼截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

結構特點：

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間磨擦力小，壽命較長。

?執行標準：

1、設計規范：GB/T 1223。

2、結構長度：GB/T 12221。

3、法蘭連接：JB/T 79。

4、試驗與檢驗：JB/T 9002。

5、產品標識：GB/T 12220。

6、供貨規范：JB/T 7928

?主要性能參數：

型號 J41H-16C～160C J41Y-16C～160C J41W-16P～160P

工作壓力（MPa） 1.6～16.0

適用溫度（℃） ≤425 ≤150

適用介質 水、蒸汽、油品 弱腐蝕性介質

材料 閥體、閥蓋 碳素鋼 鉻鎳鈦不銹鋼

閥桿 鉻不銹鋼 鉻鎳鈦不銹鋼

密封面 堆焊鐵基合金 堆焊硬基合金 本體材料

填料 石墨、柔性石墨、聚四氟乙烯

?壓力試驗MPa：

公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0

強度試驗 2.4 3.8 6.0 9.6 15.0 24.0

水密封試驗 1.8 2.8 4.4 7.4 11.0 18.0

上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0

氣密封試驗 0.4-0.7

?主要零件材料及性能：

體蓋扳 閥桿 密封面 墊片(環) 填料 工作溫度℃ 適用介質

WCB 2Cr13 13Cr

STL

本體材料

尼龍 增強柔性石墨

1Crl3／柔性石墨

08軟鋼

0Cr18Ni9Ti

OCr18Ni12Mo2Ti 柔性石墨

增強柔性石墨

SFB-260

SFP-260 ≤425 ?

水、蒸汽、油品

WC1 38CrMoAI

25Cr2MoV ? ?≤450

WC6 ? ? ≤540

WC9 ? ? ≤570

ZGCr5Mo ? ? ≤540

ZG1Cr18Ni9Ti 1Cr18Ni9Ti ? ?≤200 類

ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ? ?≤200 類

?l.6MPa主要外形及連接尺寸：

1.6MPa DN L D D1 D2 b n-Φd H D0

凸面法蘭

RF

J41H

J41Y

J41W

J41F

J41N

16C

16P

16R

16I 10 130 90 60 40 14 4-Φ14 198 120

15 130 95 65 45 14 4-Φ14 218 120

20 150 105 75 55 14 4-Φ14 258 140

25 160 115 85 65 14 4-Φ14 275 140

32 180 135 100 78 16 4-Φ18 280 160

40 200 145 110 85 16 4-Φ18 330 180

50 230 160 125 100 16 4-Φ18 350 200

65 290 180 145 120 18 4-Φ18 370 280

80 310 195 160 135 20 8-Φ18 400 280

100 350 215 180 155 20 8-Φ18 415 320

125 400 245 210 185 22 8-Φ18 460 360

150 480 280 240 210 24 8-Φ23 510 450

200 600 335 295 265 26 12-Φ23 710 500

250 650 405 335 320 30 12-Φ25 786 550

300 750 460 410 375 30 12-Φ25 925 600

?2.5MPa主要外形及連接尺寸：

2.5MPa DN L D D1 D2 b n-Φd H D0

? 10 130 90 60 40 16 4-Φ14 198 120

15 130 95 65 45 16 4-Φ14 218 120

20 150 105 75 55 16 4-Φ14 258 140

25 160 115 85 65 16 4-Φ14 275 140

32 180 135 100 78 18 4-Φ18 280 160

40 200 145 110 85 18 4-Φ18 330 180

50 230 160 125 100 20 4-Φ18 350 200

65 290 180 145 125 22 8-Φ18 400 280

80 310 195 160 135 22 8-Φ18 355 280

100 350 230 190 160 24 8-Φ23 415 320

125 400 270 220 188 28 8-Φ25 460 360

150 480 300 250 218 30 8-Φ25 510 450

200 600 360 310 278 34 12-Φ25 710 500

250 622 425 370 332 36 12-Φ30 786 550

300 698 485 430 390 40 16-Φ30 925 600

?4.0MPa主要外形及連接尺寸：

4.0MPa DN L D D1 D2 D6 b n-Φd H D0

凹凸法蘭

MFM

J41H

J41Y

J41W

J41N

40

40P

40R

40I 10 130 90 60 41 35 14 4-Φ14 198 120

15 130 95 65 45 40 16 4-Φ14 233 120

20 150 105 75 55 51 16 4-Φ14 295 140

25 160 115 85 65 58 16 4-Φ14 285 160

32 180 135 100 78 66 18 4-Φ18 302 160

40 200 145 110 85 76 18 4-Φ18 355 200

50 230 160 125 100 88 20 4-Φ18 373 200

65 290 180 145 120 110 22 8-Φ18 408 280

80 310 195 160 135 121 22 8-Φ18 436 280

100 350 230 190 160 150 24 8-Φ23 480 320

125 4001 270 220 188 176 28 8-Φ25 588 360

150 480 300 250 218 204 30 8-Φ25 611 400

200 600 375 320 282 260 38 12-Φ30 720 400

?6.4MPa主要外形及連接尺寸：

6.4MPa 15 170 105 75 55 40 18 4-14Φ 195 400

凹凸法蘭

MFM

J41H

J41Y

J41W

J41N

64

64P

64R

64I 20 190 125 90 68 51 20 4-Φ18 228 160

25 210 135 100 78 58 22 4-Φ18 275 180

32 230 150 110 82 66 24 4-Φ23 325 200

40 260 165 125 95 76 24 4-Φ23 360 240

50 300 175 135 105 88 26 4-Φ23 410 280

65 340 200 160 130 110 28 8-Φ23 450 320

80 380 210 170 140 121 30 8-Φ23 485 360

100 430 250 200 168 150 32 8-Φ25 537 400

125 500 295 240 202 176 36 8-Φ30 631 400

150 550 340 280 240 204 38 8-Φ34 646 450

200 650 405 345 300 260 44 12-Φ34 813 500

?10.0MPa主要外形及連接尺寸：

10.0MPa 10 170 100 70 50 35 20 4-Φ14 198 140

凹凸法蘭

MFM

J41H

J41Y

J41W

100

100P

100R

100I 15 170 105 75 55 40 20 4-Φ14 202 140

20 190 125 90 68 51 22 4-Φ18 228 160

25 210 135 100 78 58 24 4-Φ18 250 180

32 230 150 110 82 66 24 4-Φ23 326 200

40 260 165 125 95 76 26 4-Φ23 360 240

50 300 195 145 112 88 28 4-Φ25 414 280

65 340 220 170 138 110 32 8-Φ25 434 320

80 380 230 1810 148 121 34 8-Φ25 547 360

100 430 265 210 172 150 38 8-Φ30 621 400

125 500 310 250 210 176 42 8-Φ34 732 400

150 550 350 290 250 204 46 12-Φ34 840 450

?
