| 品牌 : | 中赫 | 型號 : | D343W D373W-16P |
| 結構形式 : | 偏置板式 | 加工定制 : | 是 |
| 材質 : | 不銹鋼 304 316 316L | 連接形式 : | 法蘭 對夾 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 口徑 : | DN40-1200 |
| 公稱通徑 : | 100 |

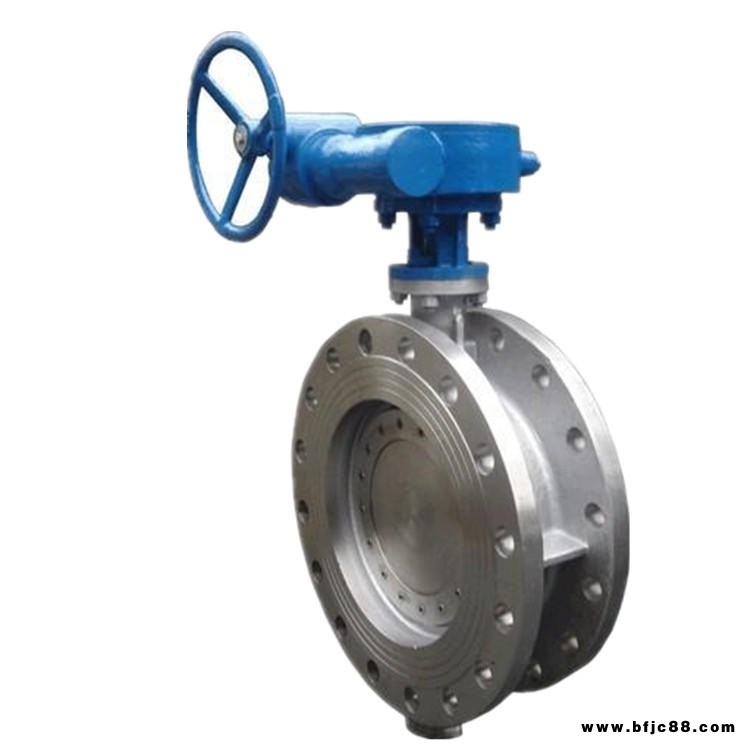

手動硬密封蝶閥簡介：
手動硬密封蝶閥廣泛用于治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長。
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。
手動硬密封蝶閥主要技術參數：
公稱通經DN（mm) | DN（100～5500）mm、in4～48 |
公稱壓力PN（MPa) | 強度試驗(1.5×PN)密封試驗(1.1×PN) |
適用溫度 | 碳鋼：-29～425不銹鋼：-40～650 |
適用介質 | 水、蒸汽、熱水、油品 |
驅動方式 | 蝸輪傳動、電動、氣動、液動 |
壓力等級 | ANSI150Lb磅級/PN25 |
焊接標準 | GB12224、ANSIB16、25、DIN2559 |
手動硬密封蝶閥主要零部件材料：
零件名稱 | 材料 |
閥體 | 碳鋼、不銹鋼、鉻鋁鋼 |
蝶板 | 碳鋼、合金鋼、不銹鋼 |
閥座 | 3不銹鋼、鈷基硬質合金 |
軸套 | 不銹鋼 |
閥桿 | 不銹鋼、特殊材料 |
填料 | 柔性石墨 |
手動蝶閥的安裝與維護應注意以下事項：
1. 在安裝時，閥瓣要停在關閉的位置上。
2. 開啟位置應按蝶板的旋轉角度來確定。
3. 帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4. 應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
一、偏心蝶閥 該種蝶閥的結構特征為閥桿軸心、蝶板中心、本體中心在同一位置上。結構簡單、制造方便。常見的襯膠蝶閥即屬于此類。缺點是由于蝶板與閥座始終處于擠壓、刮擦狀態、阻距大、磨損 快。
二、單偏心蝶閥 為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過 度擠壓。
三、雙偏心蝶閥 在單偏心蝶閥的基礎上進一步改良成型的就是目前應用 廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離 閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。
四、三偏心蝶閥 要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。手動硬密封蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。
手動硬密封蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具。 有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。 隨著防腐合成橡膠和聚四氟乙烯的應用，蝶閥的性能得以提高，并滿足于不同的工況條件。近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中 的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了截止閥、閘閥和球閥。 結構特點：蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封 性能。 公稱壓力或壓力級：PN0.5-6.4MPa、ANSI CLASS 150-300LB、JIS10-20K 公稱通徑或口徑：DN40～6000 連接方式：法蘭連接、對夾連接、對焊連接及凸耳對夾連接 適用溫度：-196～700 驅動方式：手動、蝸輪傳動、氣動、電動、液動、氣液聯動、電液聯動 閥體材料：HT200、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
?
