| 加工定制 : | 是 | 品牌 : | 凱威 |
| 型號 : | GFL1,GFL2 | 類型 : | 獨立避雷針塔 |
| 材質 : | Q235B鋼，熱鍍鋅 | 壽命 : | 30年 |

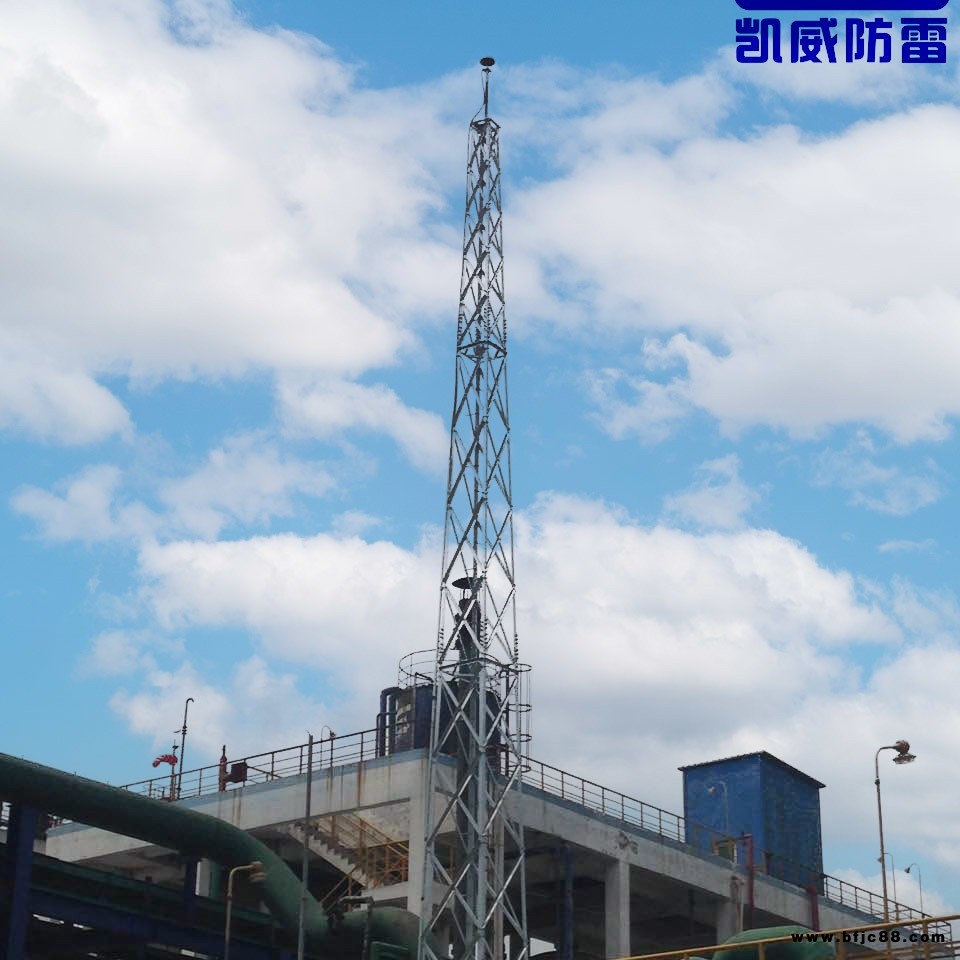

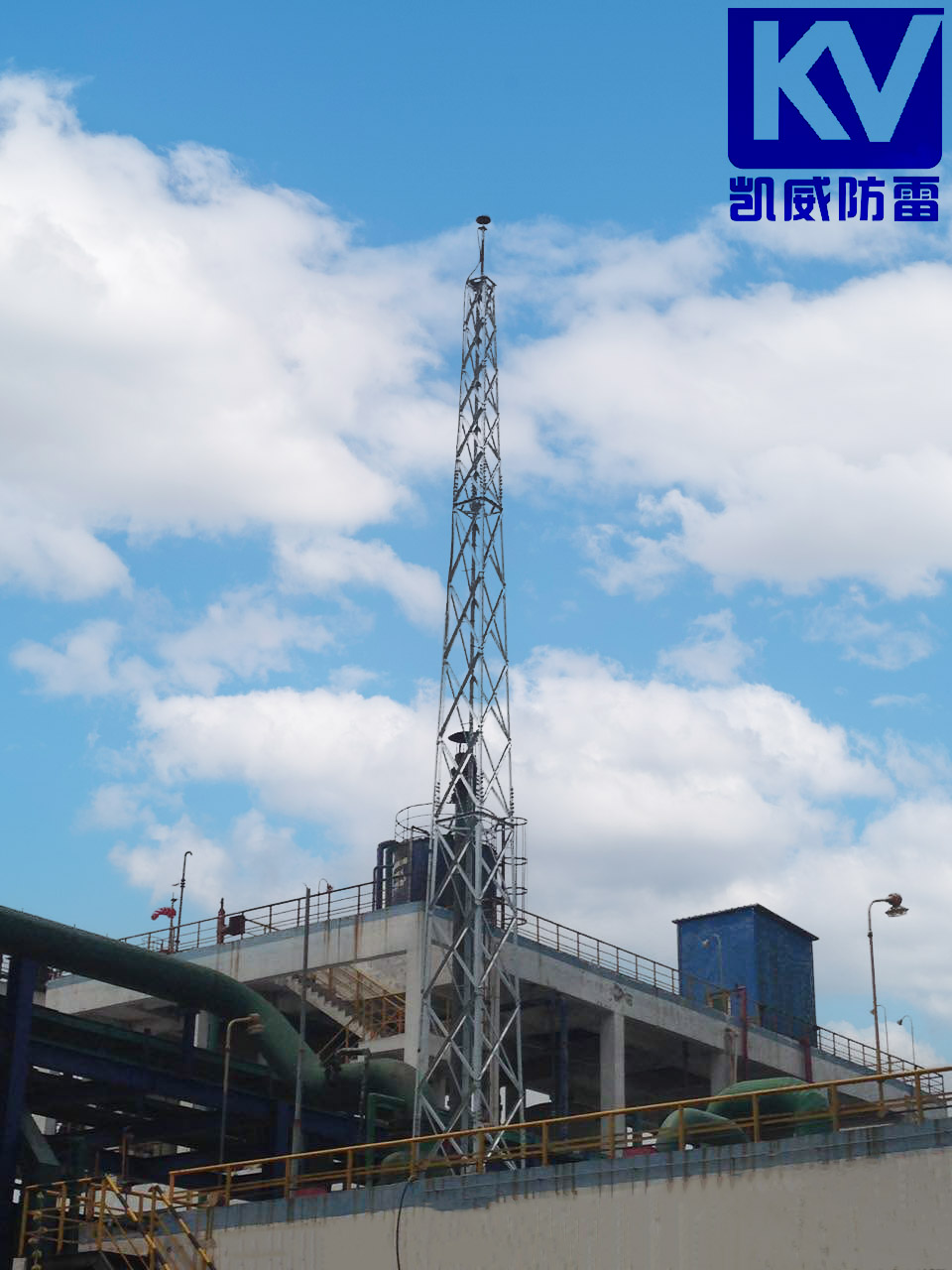

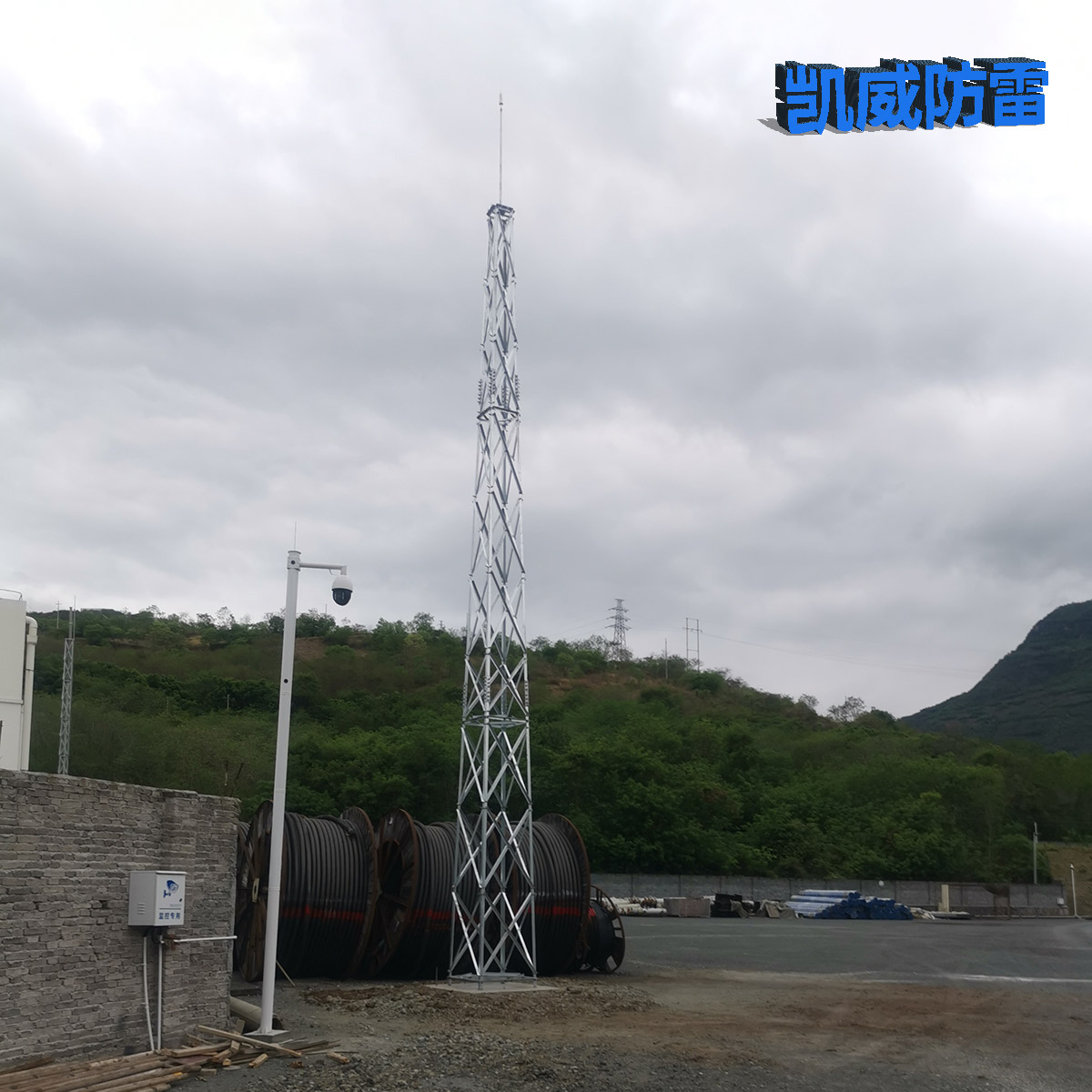

20米高GFL1-3鋼結構接閃桿塔技術說明
鋼結構接閃桿塔，又叫鋼結構避雷針，避雷塔等名稱。
型號：GFL1-1,GFL1-2,GFL1-3,GFL1-3
高度：20米
基本風壓：0.4KN/M2
修正后的地基承載力：100KN/M2，150KN/M2
鋼結構接閃桿塔加工依據是15D501《防雷與接地》接閃桿塔安裝的內容要求，基本風壓0.4KN/M2。
????鋼材選用Q235B材質，在生產企業廠區加工，試拼裝無誤后熱鍍鋅，鍍鋅厚度要求：厚度3-6mm的工件鍍鋅厚度不小于70um；其他厚度的工件不小于85um。

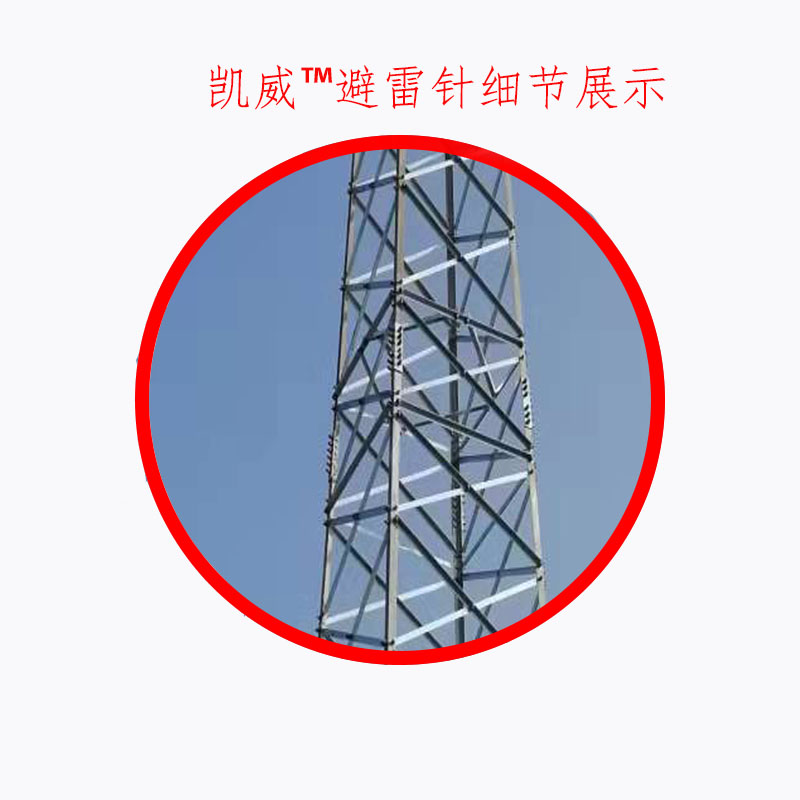

主材、斜材、橫材、包鋼規格尺寸按15D501的規格要求，并采用標準或市場上負偏差 小的材料或大于規范要求的材料；各部件采用M16螺栓連接，包鋼采用M16和M20螺栓連接。每個包鋼的螺栓數量不少于12個。接閃桿塔除A段外，每段結構的上下各設置閉合的橫材，其中下部的橫材要做成內外雙“口”交錯型結構形式；連接上下兩段的斜材（外部）要采用不小于L50*5的規格。塔腳板采用-20*400*400規格，加強筋厚度不小于16mm。
???為了減少主材上的打孔數量、增加塔體強度，本次鋼結構接閃桿塔不設置腳釘。
基礎做好后，塔腳板可以在固定到基礎之后，塔底主材與塔腳板進行焊接，做好防腐后。
???基礎詳細尺寸與15D501《防雷與接地》
