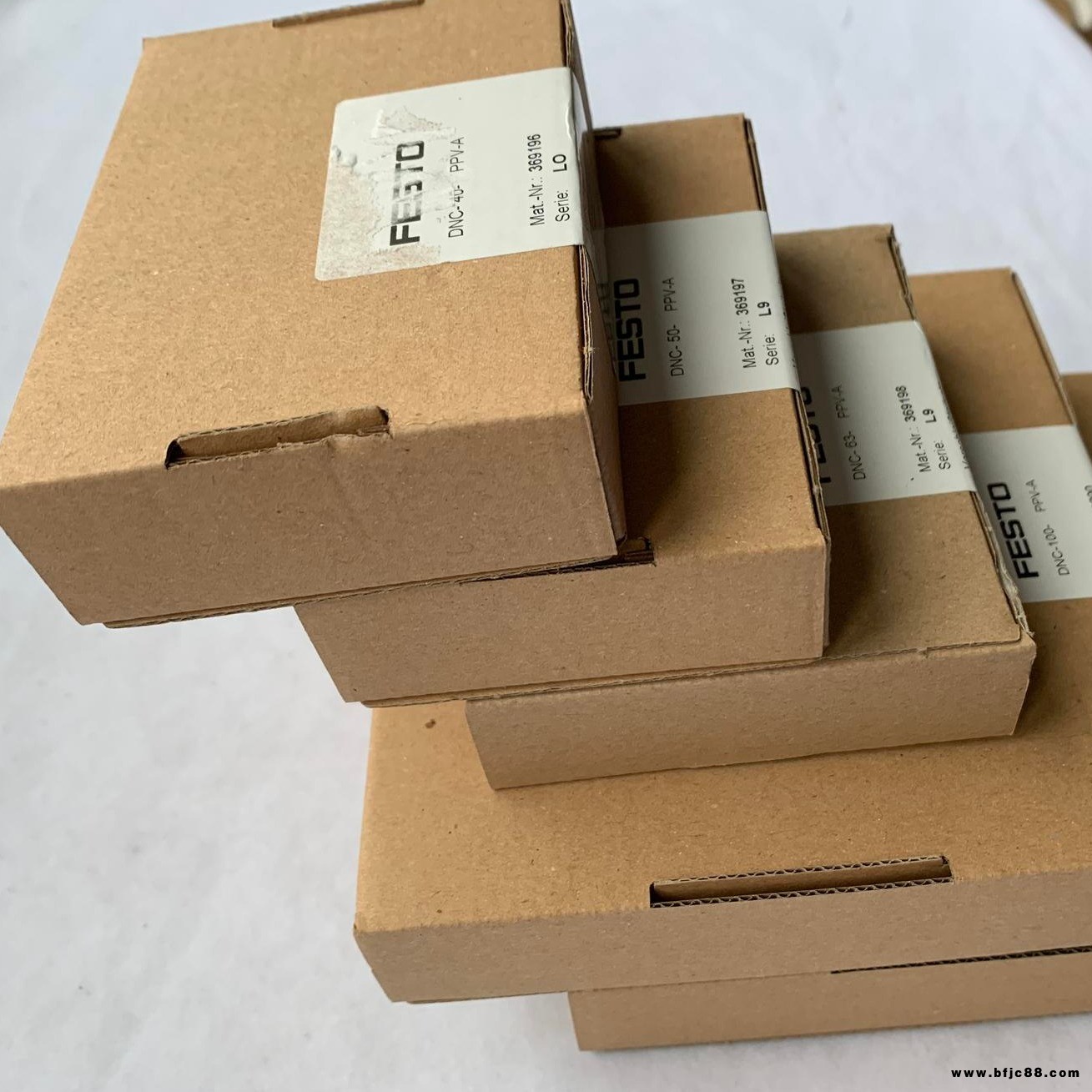

維修包

DNC-125-PPVA

產品代號: 369201

技術參數

全部數據 – 個別值取決于你的配置。

特性 值

行程 3 ... 2,000 mm

活塞直徑 125 mm

基于標準 ISO 15552

緩沖 P: 兩端帶彈性緩沖環/板

PPV: 兩端帶可調的氣緩沖

裝配位置 任意

設計結構 活塞

活塞桿

型材缸筒

位置檢測 無

用于接近式傳感器

派生型 運行性能經過改善

活塞桿加長外螺紋

活塞桿上采用內螺紋

帶特殊螺紋的活塞桿

活塞桿帶外六角

加長活塞桿

活塞桿夾緊單元

出色的耐腐蝕防護

防塵設計

很平滑地慢速移動

低摩擦

雙端活塞桿

穿透式, 中空活塞桿

耐熱密封，高可承受120°C

單電控電磁閥, 安裝在右側, 未驅動時活塞桿處于回縮狀態

單電控電磁閥, 安裝在右側, 未驅動時活塞桿處于前伸狀態

雙電控電磁閥, 安裝在右側, 未驅動時活塞桿處于回縮狀態

單電控電磁閥, 安裝在左側, 未驅動時活塞桿處于回縮狀態

單電控電磁閥, 安裝在左側, 未驅動時活塞桿處于前伸狀態

雙電控電磁閥, 安裝在左側, 未驅動時活塞桿處于回縮狀態

單端活塞桿

工作壓力 0.6 ... 10 bar

工作模式 雙作用

ATEX 類氣體 II 2G

燃爆防護型氣體 Ex h IIC T4 Gb

ATEX 類粉塵 II 2D

燃爆防護型粉塵 Ex h IIIC T120°C Db

符合防爆要求的環境溫度 -20°C <= Ta <= +60°C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

3 – 強腐蝕影響

環境溫度 -40 ... 120 °C

海事分類 看證書

在終端位置的沖擊能量 5 J

6 bar時的理論作用力，回復行程 6,881 N

6 bar時的理論作用力，進程 6,881 ... 7,363 N

安裝類型 具有內（陰）螺紋

帶附件

氣動連接 G1/2

材料備注 符合 RoHS

材料信息，蓋 壓鑄鋁

有鍍層

材料信息，缸筒 鍛造鋁合金

光滑處理
