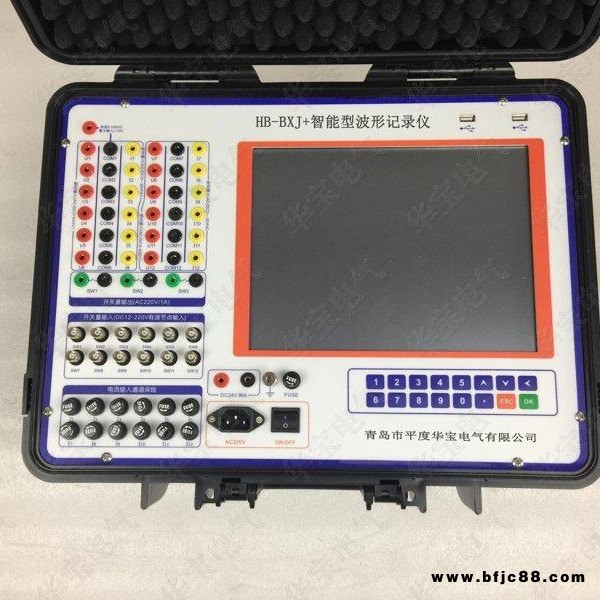

HB-BXJ+智能型波形記錄儀是青島市平度華寶電氣有限公司在HB-BXJ基礎上針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機三相短路特性曲線，空載特性曲線，甩負荷試驗，自準同期校核試驗，勵磁系統擾動試驗，勵磁系統頻率電壓特性試驗，勵磁系統滅磁時間常數測量，發電機進相試驗，發電機轉子交流阻抗試驗，功率分析試驗，勵磁系統PSS試驗，電機啟動試驗，變壓器沖擊試驗，電力系統故障查找等過程記錄。

儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。

儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號， 高采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：

1、實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作

2、可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作

3、提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形

4、可以任意的選擇信號作為X軸,Y軸繪制信號的關系曲線

5、諧波分析工具，可以對采集的信號進行諧波分析， 高諧波次數為1024次

6、組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算

7、計算選定通道信號的有效值，功率

8、對選定的三相信號進行功率和對稱性分析

9、繪制選定信號的相量圖

10、通過軟件選擇通道信號類型：直流瞬時值或者交流有效值

11、內置了發電機三相短路特性曲線，空載特性曲線，甩負荷試驗，自準同期校核試驗，勵磁系統擾動試驗，勵磁系統頻率電壓特性，勵磁系統滅磁時間常數測量，發電機進相試驗，發電機轉子交流阻抗試驗，功率分析試驗的標準試驗模板，軟件自動計算試驗結果參數。

12、儀器可以完成發電機PSS試驗錄波，變壓器沖擊試驗錄播，電機啟動試驗錄波，電力系統故障錄播等過程記錄

13、儀器能夠自動生成WORD試驗報告，Excel試驗報告

14、試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化

15、所有采樣通道的名稱和單位都可以重新定義

16、各種試驗的試驗環境設置和儀器設置自動保存

17、自動計算各種試驗模板的試驗參數

18、簡單方便的通道濾定方式

19、使用U盤或移動硬盤等存儲設備方便的導出試驗數據

20、Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕

21、采用防抖動處理，避免用戶錯誤操作

儀器的硬件系統特性和技術參數如下：

1、12路低電壓／電流模擬量采集，電壓輸入范圍-10V～10V，-200V～200V，-400V～400V，電流輸入范圍-20mA～20mA，1路模擬量-100mV～100mV輸入通道（100mv通道 允許輸入電壓<10V）

2 電壓通道輸入范圍，電壓或電流信號類型選擇，通過軟件選擇

3 信號采集誤差：

-400V～400V 誤差<0.5V

-200V～200V 誤差<0.2V

-10V～10V 誤差<0.01V

-20mA～20mA 誤差<0.02mA

-100mV～100mV? ?誤差<0.2mV

4 間接計算數據誤差：

頻率測量30～170Hz 誤差<0.1Hz

有功功率，無功功率測量：0.5%RDG+0.05%FS

直接法測量發電機功角誤差<3度

間接法測量發電機功角誤差<8度

5 12路有源節點開關量測量通道，開關量信號范圍DC12～220V

6 3路開關量輸出通道，開出量最大開斷能力AC220V/1A

7 分體式機箱結構，操作終端使用戶可以更方便控制試驗和分析數據

8 2個USB口用于數據下載或鍵盤/鼠標輸入

9 12.1寸大彩屏顯示，觸摸屏方式實現人機交互

10 儀器自帶8G數據存儲空間

11 采樣通道輸入阻抗

-10V～10V電壓檔位 輸入阻抗820k歐

-200V～200V電壓檔位 輸入阻抗820K歐

-400V～400V電壓檔位 輸入阻抗820K歐

-20mA～20mA電流檔位 輸入阻抗50歐

-100mV～100mV電壓檔位? 輸入阻抗 >10M
