為滿足各種冷凝器冷油器加熱器換熱器中各類管材與管板脹接需要而研制的一種新型電動脹管機其主要功能和特點可掛接三種不同功率的驅動電機雙旋鈕模擬設定和調節雙參數調節和控制led指示操作狀態模擬表頭提示工作電壓和電流操作方便靈活具有漏電保護功能

電動脹管機服務對象發電廠換熱器廠機械廠電力安裝公司壓力容器制造廠造船廠煉油廠制冷廠冶金鋼鐵廠采油廠汽輪機制造廠氧化鋁廠化肥廠鍋爐廠焦化廠

電動脹管機在金屬管與板的連接中用于脹管的電動工具用于擴大金屬管端部的直徑使其與鍋爐管板連接部位緊密脹合使之不會漏水漏氣并能承受一定的壓力帶有自動控制儀能自動控制膨脹度避免膨脹不夠造成的滲漏以及過脹時引起的裂痕和管板翹曲變形等缺陷適用于鍋爐制造和安裝石油化工交換器及冷凝器機車制造和維修在實際使用時一次調節好脹管設定值與之退出時間能進行批量脹管并且能夠保證所有管頭脹管率脹管程度的完全一致

電動脹管機主要技術參數

額定工作電壓ac220v5%50hz

可掛脹機功率300w400w600w

可脹管徑范圍Φ8mmΦ32mm

可脹接的管材銅碳鋼不銹鋼鋁鈦

可脹管材壁厚05mm20mm

脹管深度80mm一次

脹擴管率范圍1%15%

脹管速度nbsp38秒根

輕型電動脹管機的主要組成及工作原理

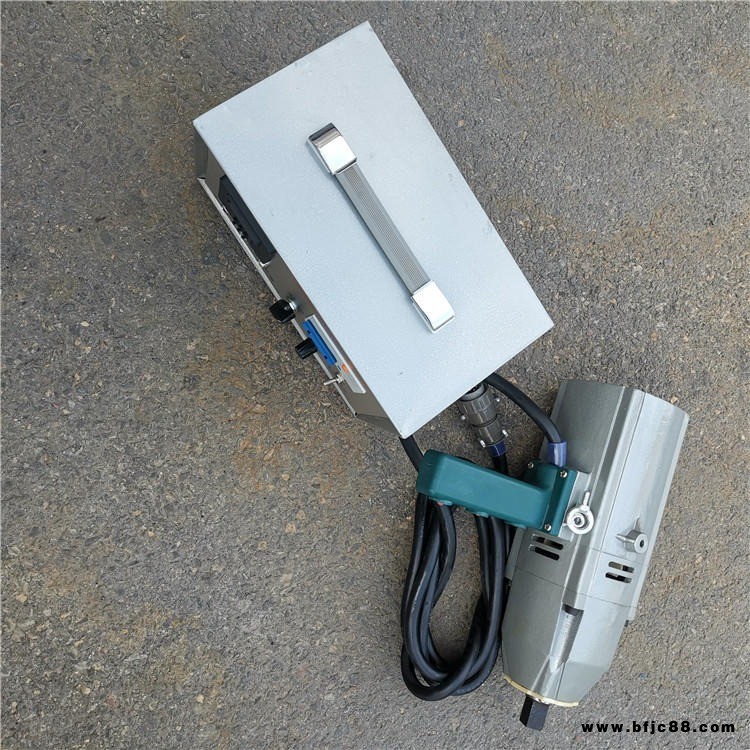

電動脹管機由脹管機及數顯控制儀組成與之配套的還有脹管器工作頭主要工作原理是電動脹管機在帶動塞入管孔的脹管器順時針旋轉時由于脹管器的脹珠與管子之間有著一定的旋轉角使得脹管器在旋轉的同時沿差管子的軸線向前加之脹管器前細后粗使被脹管子在脹珠的滾動中逐漸被脹開與管板孔壁緊密相接在脹管的過程中隨著脹管器的不斷擴張脹管機所提供的轉距也隨之增大脹管機的電機電流也隨之增大經過數字控制儀對電流的采樣放大模數轉換數字顯示實際時的工作電流經比較器與預先設定的脹管值比較到達設定值時控制儀控制電機自動停轉經延時電路的延時間隔控制儀又自動驅動脹管機逆時針反轉使脹管器開始松開待松開時間到達與之預先設定的退出時間時控制儀斷開脹管機電機電源脹管機停轉從而完成一個脹管過程
