機械格柵撈臟機 廠家定制回轉格柵清污機 不銹鋼雨水耙齒細格柵

一、產品描述

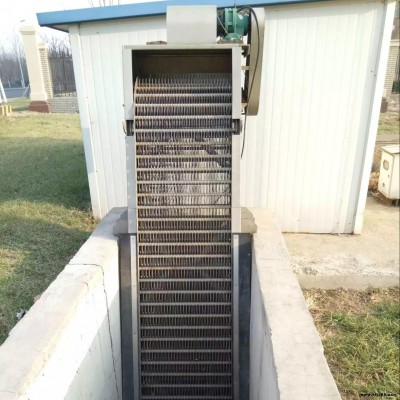

GSHZ型回轉式格柵除污機（又稱“固液分離器”），廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，自動攔截并清除水中的漂浮物，保證下道工序的正常運行；也可用作紡織、印染、屠宰、制革、造紙、制糖、釀酒、食品加工中的固液分離。

二、主要結構

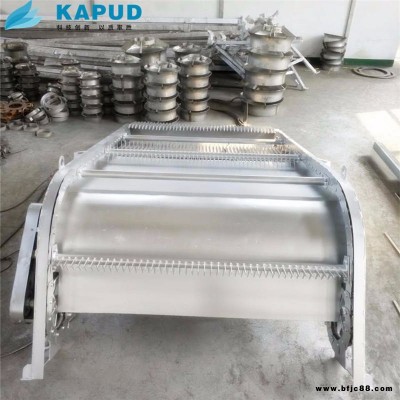

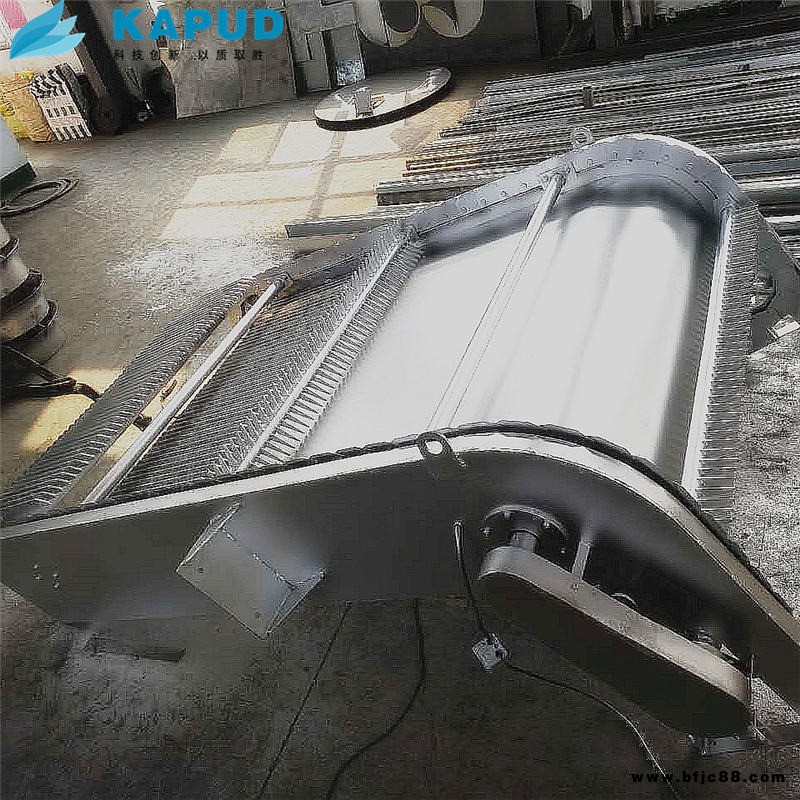

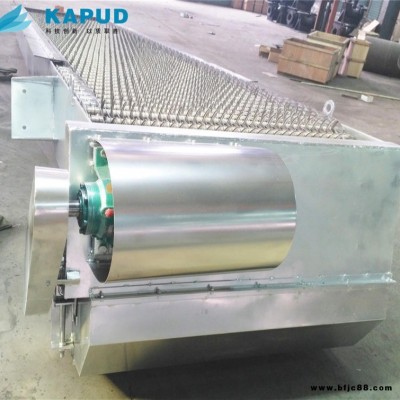

回轉式格柵除污機由架體、牽引鏈、傳動系統、齒耙組合A、齒耙組合B、水下導輪組合、水下副柵、柵條等部件組成。

(1) 格柵本體為整體式結構，在專門的平臺上組裝、調試，空機試運行8小時方可出廠，確保組裝質量，也可簡化現場安裝工作量。

(2) 本機在主柵條前加上一道活動的副柵，活動副柵的間距與主柵條一致，活動副柵的柵渣由長耙齒撈取，有效防止污水中的柵渣從柵條底部串過和底部的污物的積滯。

(3) 鏈條采用特殊的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免卡阻現象。

(4) 傳動機構安裝于機架頂部，采用臥式擺線針輪減速機，設過扭矩保護裝置（剪切銷），有效防止因超負荷對電機減速機造成損傷。并配置防護罩，拆裝方便。

(5) 除污耙齒采用兩種形式，一種為長耙，另一種為短耙。長耙撈渣量大，短耙撈耙干凈徹底。

(6)本機設電器過載保護裝置，當機械發生故障或超負荷時會自動停機并發出報警，該系統動作靈敏可靠。

三、適用范圍：

1、給排水工程泵站、進水口細格柵上的柵渣；

2、紡織、印染、屠宰、制革造紙等工業廢水的固液分離；

3、制糖、釀酒、食品加工中的固液分離。

選型由過水流量、升高度而定，同時根據所分離雜物的大小選配不同格柵。

四，選型必備參數說明

必備：渠道的寬度（或者設備的寬度）（B）、 渠道的深度（H）、 格柵柵隙（b）、耙齒材質要求、機架材質要求。

無特殊說明的按常規：安裝角度75°，出渣高度600mm，功率標配，板材厚度標配

五、設備的可靠性及耐久性

1、設備無故障運行時間在10000小時以上。

2、整機使用壽命在25年以上。

3、設備每年維護保養一次，減速機、軸承使用年限不少于10年，電器裝置不少于3年，防護層使用壽命在3年以上。

六、供貨范圍

（1）整機供貨：包括架體、牽引鏈、傳動系統、齒耙組合A、齒耙組合B、水下導輪組合、水下副柵、柵條

（2）電控箱（與壓榨機合用）

（3）隨機備品備件（尼龍刷1件/臺）
