污水處理CDS內進流細格柵性能特點 重慶沃利克環保

結構和工作原理:

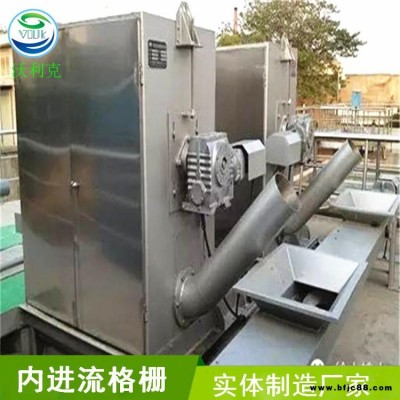

　　不銹鋼內進流格柵自機架、驅動系統、網板系統、反沖洗系統、除渣系統及電控系統六大部分組成。減速電機驅動鏈輪轉動，鏈輪帶動網板連續回轉；污水從進水口進入格柵，經網板過濾，濾后水流向網板外側，污物被截留在同板內表面，隨著網板連續回轉帶至頂部；反沖洗系統沖洗洗板外側，在沖洗水作用下污物被沖洗到收渣槽，并隨著沖洗水一起流出排污口。

主要結構及特點

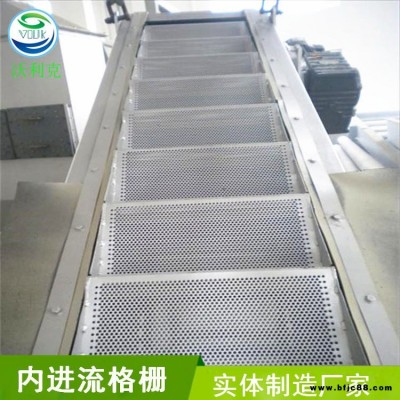

　　不銹鋼內進流格柵主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統及電控系統等主要部件組成。驅動電機安裝在機架正向的主軸上，兩側網板在傳動鏈條的帶動下，自下而上將其長度范圍內截留的污物向上提取，抵達上部時，通過鏈輪的轉向功能，在頂置的沖洗裝置的沖洗水作用下，自動完成卸污工作，渣水排入兩側網板之間的集渣槽后自流排出機外。不銹鋼內進流格柵的驅動裝置位于機架上部， 為進口品牌軸裝式減速機。在機架前后二側設置了螺旋式調節裝置，調整傳動鏈條緊松。

　　不銹鋼內進流格柵的機架為不銹鋼板材與型鋼組裝、焊接成的一整體式長方體剛性結構。機架下部迎水端開有一個進水洞口，機架的前后壁板上設有導軌，其上部還設有一內部集渣槽，并延伸至機外。機架安裝于格柵井的，機架的兩側與格柵井之間的間隙為格柵濾后出水的通道。在機架的迎水端兩側布置了導流擋板，其在導流的同時，可防止漂浮垃圾通過。
