滄州銘意管道制造有限公司

CANGZHOU MY PIPE FITTING MANUFACTURING CO., LTD

石化熱力及電廠管架、管夾支座、隔熱管托、彈簧支吊架、油罐罐體附件、煙風煤粉鍋爐管道部件、建筑排水通風系統部件、高壓鍛制承插管件及消防氣體滅火管件源頭工廠。

滄州銘意 十年老廠 專業定做：電廠管道支吊架 彈簧支吊架（T1型，T2型，T3型，T4型，T5型）

參考標準/圖集：火力發電廠汽水管道支吊架設計手冊

T2雙板整定支吊架

o 重量： 2.06-536.36kg

o 保質期： 一年

o 標準： 西北院標準

o 材質：60Si2Mn

o 產地： 滄州

o 連接形式：拉桿連接

o 工廠：滄州銘意管道

?

? 產品零件及材質

?

o 頂板： Q235B

o 位移指示器： Q235B

o 彈簧：60Si2Mn

o 殼體： Q235B

o 銘牌： 鋁

o 底板： Q235B

o 花蘭螺絲：碳鋼

o

? 產品規格

? 規格件 ：

? T2.114  T2.115  T2.116 T2.117 T2.118 T2.119 T2.120

? T2.201  T2.202  T2.203 T2.204 T2.205 T2.206 T2.207

? T2.208  T2.209  T2.210 T2.211 T2.212 T2.213 T2.214

? T2.215  T2.216  T2.217 T2.218 T2.219 T2.220

雙板整定彈簧組件_T2雙板整定彈簧組件_西北院T2雙板整定彈簧組件，英文名稱為DOUBLE-PLATE VARIABLE SPRING，其組成結構為：吊板+彈簧組件外殼+彈簧+定銷+圓形擋板+花籃螺絲+銘牌。滄州銘意管道提示，雙板整定彈簧組件選型時需要知道的基本條件：1.彈簧位移量；2.承重荷載。每種彈簧型號對應不同的荷載范圍。產品標號示例：T2.112

安裝前應核對驗收彈簧組件與設計圖紙-支吊架安裝圖或支吊架一覽表的要求是否符合，并驗收彈簧組件的出廠技術文件。滄州銘意管道生產的整定彈簧組件的外殼上有荷載-變形量指示牌，指示牌上標明有管道名稱及支吊架變化，并有紅色箭頭和黃色箭頭表示運行（工作）荷載位置和冷態（安裝）荷載位置。

單板或雙板整定彈簧組件（T1、T2）應安裝于靠近根部槽鋼處，彈簧組件的定wei銷在管道水壓試驗后或試運前方能取出。在試運前后應各檢查一次所有彈簧組件的指針刻度是否符合設計值并記錄備案。滄州銘意管道提示彈簧組件的位移指示牌應放置在便于觀察和檢查的方向。當設計中要求支吊架偏裝時，應特別注意偏裝方向正確安裝。根部中如要求焊縫加強板焊在槽鋼上翼緣時，應盡可能靠近腹板。當現場需要變更設計型號和規格或材料代用時，應征得設計部門的同意方可施工。介質溫度t≥540゜C的管部應采用TRCr1MoV-X合金鋼焊條，高溫管部底板及t≤540゜C的管部及根部焊縫均采用T426焊條。對于限位裝置，如管部有偏裝或根部與管部之間要求留有間隙時，必須保證符合圖紙要求，正確安裝。在安裝XZ1-XZ3型式時，應保證管部支座或限位板的兩端端面與生根槽鋼的支撐面平行。安裝XZ1A型式之前應在管部支座捏填塞軟保溫材料。

-----------------------------銘意版權所有 盜圖盜文必究---------------------------------

T1.104 整定彈簧支吊架 T1.208彈簧支吊架 銘意T1.211彈簧組件

T1.209整定式彈簧支吊架 銘意T1.107彈簧支吊架 T1型彈簧支吊架

T1.216彈簧支吊架銘意 單板整定T1支吊架 彈簧支吊架T1型

T2雙板整定彈簧組件 T2.111彈簧支吊架 雙板整定彈簧支吊架

T2.120彈簧支吊架 銘意整定彈簧支吊架T2.220   彈簧支吊架工廠

T2.108彈簧組件 T2型彈簧支吊架 銘意電廠管道彈簧支吊架

T2.218彈簧支吊架 整定彈簧支吊架T2  銘意彈簧支吊架定制

T2.201整定彈簧支吊架 T2整定彈簧支吊架 彈簧支吊架T2

T3上方整定彈簧組件 銘意T3彈簧支吊架 彈簧支吊架 T3支吊架

T3.119彈簧支吊架 銘意整定彈簧支吊架T3.116   彈簧支吊架T3

銘意T3彈簧支吊架 上方整定彈簧支吊架   T3.215彈簧支吊架

上方整定彈簧支吊架 銘意T3型彈簧支架   T3.121彈簧支吊架工廠

T3.109彈簧吊架 彈簧支吊架T3.208 銘意上方整定式彈簧支吊架

滄州銘意 彈簧支吊架（T1型，T2型，T3型） 圖紙：

滄州銘意 彈簧支吊架

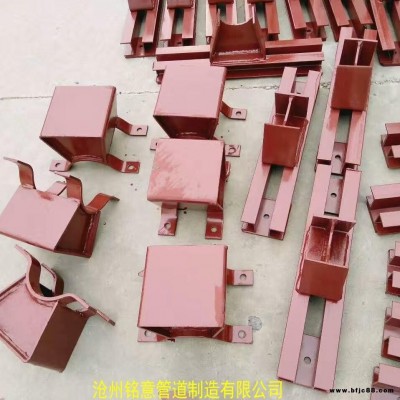

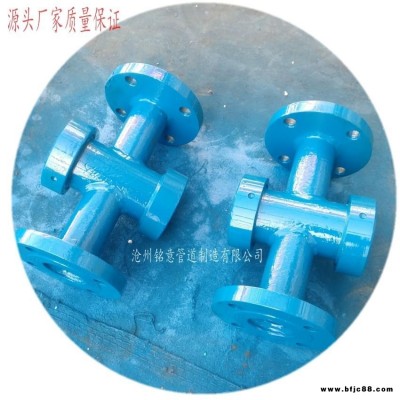

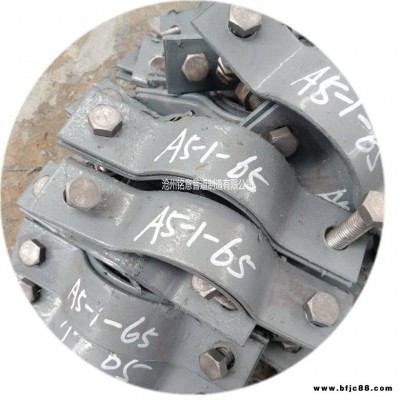

實拍照片：

滄州銘意管道制造有限公司（CANGZHOU MY PIPE FITTING MANUFACTURING CO., LTD）是集生產和銷售為一體的大型管道配件制造型企業，工廠座落于"中國管道配件基地”—河北鹽山。我廠專業生產石化熱力及電廠管架、管夾支座、隔熱管托、彈簧支吊架、油罐罐體附件、煙風煤粉鍋爐管道部件、建筑排水通風系統部件、高壓鍛制承插管件及消防氣體滅火管件等。

銘意國標產品包括：HG./T 21629管架標準圖、12系列建筑標準設計圖集、D-ZD-2010發電廠汽水管道支吊架設計手冊、97R412室外熱力管道支座、D-LD-2000（74DD）煙風煤管道零部件典型設計手冊、09S302（01S302）雨水斗標準、02S403鋼制管件標準、02S404防水套管標準、05S804通風管標準、14K117（96K150）系列傘型風帽、圓錐形風帽、筒形風帽、GD2000（GD87）管道雜項組件、HG/T 21515-21598油罐人孔、排污孔、清掃孔系列、S5-6-1石油化工漏斗標準、鞍式支座JB4712 、01S201閥門套筒、GB/T 12459鋼制對焊無縫管件等。

銘意國際標準產品：美標ASME B16.11承插焊和螺紋鍛造管件、ASME B16.9鍛軋制對焊管配件、ASME B16.5法蘭標準、ASME-B16.28鍛軋鋼制對接焊彎頭、ASME B16.47大直徑管鋼制法蘭、MSS SP-79承插焊縮徑接頭、MSS_SP-95模鍛螺紋管接頭與大管塞、MSS_SP-97承插焊、螺紋和對焊端的整體加強式管座、MSSSP-83活接頭、EN1092英標法蘭、DIN德標法蘭、JIS-B2220日標法蘭、GOST12815、GOST12820、12821-80俄標法蘭、NS025254、NS025265、NS025274挪威標法蘭等。

非標產品可來圖紙定制生產。

銘意管道配件廣泛應用于核電站、發電廠、造船、造紙、制藥工廠、煉油廠、石化工廠、天然氣管道等項目。我廠專注于提供高質量和高性能碳鋼、不銹鋼、合金鋼配件，為小型制造項目和大型工業工程提供解決方案。銘意生產經驗豐富，可按客戶提供的特殊口徑，特殊厚度，特殊長度等特殊尺寸定制加工。經過不懈的努力和嚴格的品控，銘意生產的管道配件被國內客戶廣泛認可，并出口到美國、俄羅斯、中亞、非洲及歐洲各國，歡迎廣大客戶及施工方來廠參觀考察！
